ボードコンピュータ販売の紹介

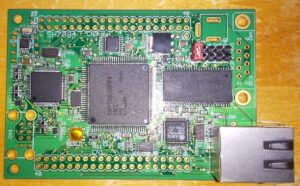

SH7084LANUSBボード
ルネサス製 SH2/SH7084搭載 制御用ボード 価格 4.500円〜
インターフェースは、LANのみ、USBのみ、LANUSBを選択可能です。
- ソフトウェア仕様
- μITRONv4(TOPPERS/JSP1.4.3) 対応
- MES2.4 対応
- OSなし/直接ROM起動 対応
- ハードウエア仕様
- ルネサス製 SH2/SH7084 80MHz
- 超大容量SDRAMメモリ 256Mビット/32Mバイト
- 高速有線LAN AX88796BLF 100BaseTX ( LANモデル )
- USBホストコントローラ SL811HST USB1.1 ( USBモデル )
- SD/MMCカード 超高速アクセス カード検出機能付き
- H-UDI JTAG準拠のデバッグ端子取り出し可能
- シリアルポート DSUB9ピン
- 20ピン汎用I/Oポート用拡張端子×2
- 8ピン汎用バス用拡張端子×2
- 電源スペック
- 供給電源 DC5V
- インターフェース電圧 DC3.3V
- CPUコア電圧 DC3.3V
- CPUスペック
- SH7144の上位互換
- SH7085のピン削減版
- 最大動作可能周波数 80MHz
- 内蔵フラッシュROM 2Mビット / 256kバイト
- バスコントローラ SDRAM / ROM / SRAM / PCMCIA 対応
- I/Oポート 最大84端子
- 単純シリアルポート 3チャンネル
- FIFOバッファ付きシリアルポート 1チャンネル
- A/D変換 10ビット / 8チャンネル
- マルチファンクションタイマパルスユニット2 16ビット / 6チャンネル
- マルチファンクションタイマ 16ビット / 5チャンネル
- ポートアウトプットイネーブル
- コンペアマッチタイマ 16ビット / 2チャンネル
- ウォッチドッグタイマ 1チャンネル
- シンクロナスシリアルコミュニケーションユニット
- I2Cバスインターフェース
- ダイレクトメモリアクセスコントローラ 4チャンネル
- データトランスファコントローラ
- 割り込みコントローラ 16レベル優先順位
- アドバンストユーザデバッガ
- ユーザブレークコントローラ
- デバッグ H-UDI / JTAG準拠

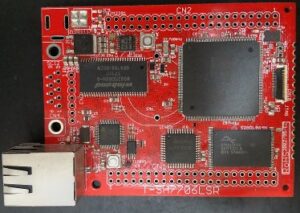

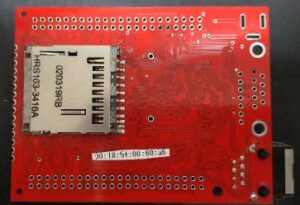

SH3 Linuxボード T-SH7706LSR
ルネサス製 SH3/SH7706搭載 組み込みLinuxボード 価格6,500円〜
ハードウェア仕様
- ルネサス製 SH3/SH7706 133MHz (120MHz動作)
- SDRAMメモリ 256Mビット/32Mバイト CL=3 高速同期アクセス
- フラッシュROM 4Mビット/512Kバイト 64kバイト/セクタ
- 高速有線LAN AX88796BLF 100BaseTX MACアドレス取得済
- SDHC/SD/MMCカード 専用コントローラ搭載/超高速同期アクセス カード検出機能付
- リアルタイムクロック(RTC)用水晶発振子実装(バッテリバックアップ可能)
- シリアルポート 2チャンネル
- 44ピン汎用I/Oポート用拡張端子(うち40ピンはT-SH7706LANとピン互換）
- 44ピン汎用バス用拡張端子(うち40ピンはT-SH7706LANとピン互換)
- 基板サイズ80mm×60mm
- 供給電源 DC3.3V、推奨アダプタ「秋月電子通商LTE(GFP)101U-A320」
インターフェース電圧 DC3.3V
CPUコア電圧 DC1.8V - RoHS 対応
この製品は直販しておりません。
株式会社ティーエーシーからの販売となります。
SH2A/SH7216ボード
ルネサス製 SH2A/SH7216搭載 制御用ボード 価格 8.500円〜
- ソフトウェア仕様
- MES2.6 対応
- OSなし/直接ROM起動 対応
- ハードウエア仕様
- ルネサス製 SH2A/SH7216 200MHz(192MHz動作)
- 超大容量SDRAMメモリ 256Mビット/32Mバイト
- SH7216内蔵高速LAN 100BaseTX
- USBホストコントローラ ISP1362 USB2.0 ( USBモデル )
- MicroSD/MMCカード 超高速アクセス カード検出機能付き
- 電池バックアップ対応リアルタイムクロック
- 256kbit I2Cシリアルフラッシュ
- H-UDI JTAG準拠のデバッグ端子取り出し可能
- シリアルポート DSUB9ピン
- 44ピン外部拡張端子×2
- 電源スペック
- 供給電源 DC5V
- インターフェース電圧 DC3.3V
- CPUコア電圧 DC3.3V
- CPUスペック
- SH-2Aコアの高性能シングルチップRISC
- 最大動作可能周波数 200MHz
- レジスタバンク15段
- 32ビット乗算器内蔵
- 浮動小数点ユニット
- 内蔵フラッシュROM 4Mビット / 512kバイト
- 内蔵高速RAM 1Mビット / 128kバイト
- マルチファンクションタイマパルスユニット2 16ビット / 6チャンネル
- マルチファンクションタイマパルスユニット2S 16ビット / 3チャンネル
- コンペアマッチタイマ 16ビット / 2チャンネル
- A/D変換 12ビット / 8チャンネル
- 内蔵イーサネット / 1チャンネル
- 単純シリアルポート / 4チャンネル
- FIFOバッファ付きシリアルポート / 1チャンネル
- CAN(RCAN-ET Bosch2.0B active) / 1チャンネル
- DTC 簡易DMAコントローラ
- ダイレクトメモリアクセスコントローラ / 8チャンネル
- I2Cバスインターフェース / 1チャンネル
- バスコントローラ SDRAM / ROM / SRAM 対応
- アドバンストユーザデバッガ
- ユーザブレークコントローラ
- ASEブレークコントローラ
- デバッグ H-UDI / JTAG準拠
- ウォッチドッグタイマ
- ポートアウトプットイネーブル
- 割り込みコントローラ 16レベル優先順位
