自社製品組込みや社内での量産用途で50枚以上同時購入の場合は6,500円で提供します。
info@pctec.orgで問い合わせや受付けをします。左記で受付をせずTACへ直接50枚以上を発注した場合の単価は7,980円のままです。

SH7706LANボードでLinux2.6の動作を確認しました。
30台以上購入の企業や教育機関向けに無償でLinux2.6の開発サポートを行います。
ボード購入前にinfo@pctec.orgまでサポートについて問い合わせください。

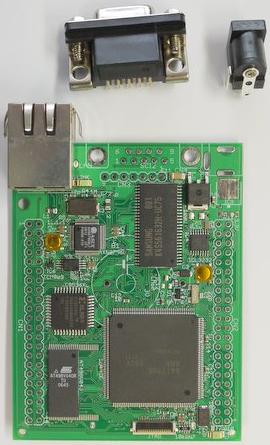

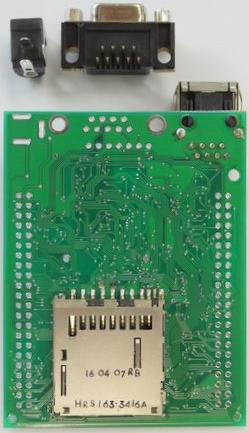

SH7706LANボード		SH7706LSRボード
Linux起動1分以上	→高速化→	Linux起動10秒以下
メモリカード2G以下	→SDHC対応→	メモリカード4G以上に対応
リアルタイムクロックなし	→水晶追加→	リアルタイムクロック機能追加
シリアルポート1チャンネル	→増設→	シリアルポート2チャンネル
ノーブランドSDスロット	→高信頼性→	ヒロセ製高信頼性SDスロット
LAN通信・低速 10BaseT	→高速化→	LAN通信・高速 100BaseTX
量産に無配慮/7,980円	→値下げ→	量産コスト低減貢献のため単価6,500円
LinuxRAM起動・稼働に無配慮	→高速化→	RAM起動でLinux突然電源断に対応
Windows上でLinuxインストール無配慮	→RAM起動→	Windows上でLinuxインストールが可能
基板面積110mm×64mm	→2/3以下→	基板面積80mm×60mm
発熱・消費電力が大きい	→3.3V電源→	発熱・消費電力が低減
起動時動作クロック64MHz	→倍速化→	起動時動作クロック120MHz
拡張端子から電源供給不可	→拡張44ピン→	拡張端子から電源供給可能

1. ソフトウェア仕様
• Linux2.6 対応
• MES2.5 対応
• OSなし/直接ROM起動 対応
2. ハードウエア仕様
• ルネサス製　SH3/SH7706 133MHz (120MHz動作)
• SDRAMメモリ　256Mビット/32Mバイト CL=3 高速同期アクセス
• フラッシュROM 4Mビット/512Kバイト 64kバイト/セクタ
• 高速有線LAN AX88796BLF 100BaseTX MACアドレス取得済
• SDHC/SD/MMCカード 専用コントローラ搭載/超高速同期アクセス カード検出機能付
• リアルタイムクロック/RTC水晶発振子実装(バッテリバックアップ可能)
• シリアルポート 2チャンネル FIFOバッファ付とH8互換SCIの2点
• シリアルポート DSUB9ピン
• 44ピン汎用I/Oポート用拡張端子 44ピン汎用バス用拡張端子
• ヒロセ製高信頼性カードスロット採用
3. 電源スペック
• 供給電源 DC3.3V
• インターフェース電圧　DC3.3V
• CPUコア電圧 DC1.8V
4. CPUスペック
• SH7709の下位互換（ピン削減版）
• 最大動作可能周波数133MHz
• CPU性能 173MIPS(133MHz)
• キャッシュ 16kバイト
• デバッグ H-UDI / JTAG準拠
• バスコントローラ ROM/SRAM/SDRAM/PCMCIA対応
• I/Oポート 最大72端子
• A/D変換 10ビット / 4チャンネル
• D/A変換 8ビット / 2チャンネル
• タイマー 32ビット / 3チャンネル
• 時計RTC、カレンダ機能、アラーム機能付き
• FIFOシリアルポート / FIFOバッファ付き
• 割り込みコントローラ 16レベル優先順位
